稱重顯示控制儀表概述
稱重儀表也叫稱重顯示控制儀表，是將稱重傳感器信號（或再通過重量變送器）轉換為重量數字顯示，稱重顯示控制儀表并可對重量數據進行儲存、統計、打印的電子設備，常用于工農業生產中的自動化配料，稱重，以提高生產效率。
稱重顯示控制儀表各個稱重儀表制造廠家設計的儀表，內部使用的集成電路芯片是多種多樣的，但基本功能模塊都差不多。稱重顯示控制儀表其內部一般由以下幾個模塊組成：a/d轉換模塊、電源模塊、CPU模塊、鍵盤顯示模塊、通訊模塊、打印、I/O模塊等。
稱重顯示控制儀表簡介：
稱重顯示控制儀表采用24位A/D轉換器，與各類傳感器、變送器配合，實現對壓力、流量、物位、成份分析以及力和機械量等物理參數的測量、顯示、報警監控、數據采集和記錄。
二、技術參數：
工作環境 溫度：0-50℃ 顯示 雙5位高亮度紅色LED
濕度：20-90％RH
輸出激勵電壓 9V±5%（給傳感器供電），電流<50MA
測量精度 ±0.2％F.S±1個字 電源電壓 AC195～242V，耗電量〈5w 測控周期
0.2秒；可提高到0.05秒
三、稱重顯示控制儀表按鍵簡介：
“SET”鍵：設置鍵
“>”鍵：移位鍵或去皮鍵（峰值儀表）
“∧”鍵：上升鍵
“CLR”鍵：峰值清零鍵或去皮鍵（上下限儀表）

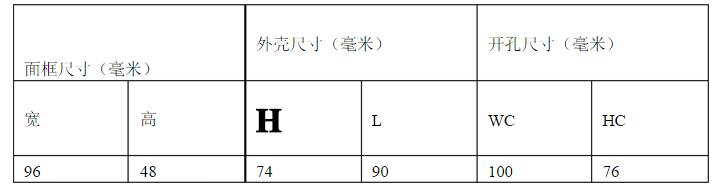

四、稱重顯示控制儀表外形尺寸：

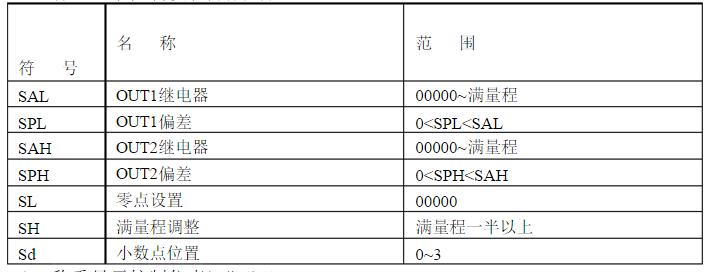

五、稱重顯示控制儀表內容說明：
六、稱重顯示控制儀表操作說明：
按“SET”鍵三秒以上顯示“SAL”可進行OUT1繼電器設置，再按“SET”鍵直到PV窗口顯示“SPL”，這時可設置OUT1的偏差。 偏差解釋 當SPL=0時 如果當前顯示值>SAL，則OUT1吸合；如果當前顯示值<SAL，則OUT1釋放。
當SPL≠0時 如果當前顯示值>SAL+SPL，則OUT1吸合；如果當前顯示值<SAL—SPL，則OUT1釋放。
按“SET”鍵顯示“SAH”, 可進行OUT2繼電器設置，再按“SET”鍵直到PV窗口顯示“SPH”，這時可設置OUT2的偏差，設置方法同上。
再按“SET”鍵顯示“CIN”，表示輸入密碼，密碼錯誤自動退出（出廠時密碼為“00000”）。密碼正確后，如不更換密碼按“SET”鍵進入下一步，如更換密碼，按“CLR”鍵顯示“CON”，輸入5位數字可作為新的密碼，按“SET”鍵可進入下一步。
按“SET”鍵顯示“SL”,不加負載，可進行零點設置。
按“SET”鍵顯示“SH”，表示設置滿量程，加上負載（至少滿量程一半），輸入對應的顯示值后。
按“SET”鍵出現“Sd”時，這時表示調節小數點設置，按上升鍵可改變小數點的設置，如果按“SET”鍵回到工作狀態。（或按“CLR”鍵進行標定的數據備份，以備應急時用，廠家內部使用）。
在平時工作狀態下，按“CLR”鍵，可清除當前值。
七、稱重顯示控制儀表注意事項：
如果儀表出現„E1?時，表示傳感器未接或傳感器信號太大。
八、稱重顯示控制儀表緊急處理（廠家內部使用）
如遇密碼遺忘，按住“CLR”鍵上電，密碼恢復為00000。
設置錯誤或有顯示但按鍵不起作用，按“∧”鍵上電恢復出廠備份。
按“>”鍵上電（不要松開按鍵），數碼管在0、1之間變換，當顯示“0”時松開按鍵為上下限儀表，“1”為峰值儀表。
同時按“∧”和“CLR”鍵上電（不要松開按鍵），數碼管在1-05、2-10、3-20之間變換，當松開按鍵時表示測控周期；最高20次/秒
