一套完整的稱重系統是由三或四個等稱重模塊(主要是稱重傳感器)、接線盒、稱重顯示儀表通過導線連接組成的。下面主要介紹灰色線傳感器的接線介紹。

1、 稱重模塊如圖，傳感器有五根不同顏色的導線，分別：

2、將稱重模塊的傳感器導線，按照上表顏色所代表的作用，分別與接線盒電路板上CELL的觸點相連接。INDICATOR使用六芯導線與稱重儀表相連接；

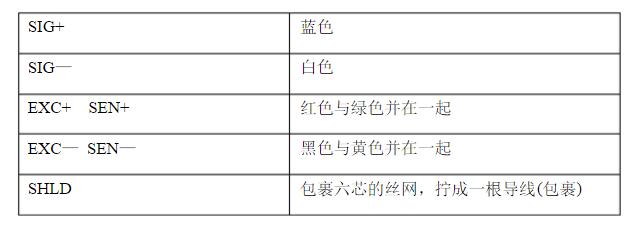

3、接線盒INDICATOR使用六芯導線時，一端按照下表進行連接；


4、六芯導線另一端與稱重儀表的連接，按照安全柵一端的顏色，依次對應即可。左端為24V電源（藍+灰—）接入，中間為安全柵，右邊為4—20MA（紅+藍—）電流輸出；
