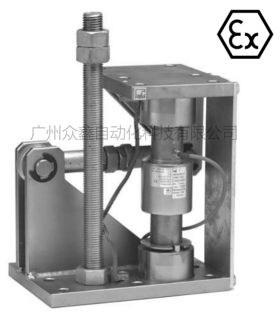

一、德國HBM C16M稱重模塊產品介紹

　　德國HBM供應的C16M稱重模塊最大容量為20噸至200噸。

　　C16M稱重模塊主要設計用于儲罐稱重應用，完全由鍍鋅鋼或不銹鋼制成。

　　C16M稱重模塊配備有整體式橫向保持導軌，可吸收水平力，例如與攪拌機構一起使用的儲罐或風力產生的水平力。或者，用戶可以安裝簡單的防起飛裝置。

　　模塊由用于固定到基礎框架的下部模塊板、帶有載荷傳遞元件的載荷單元和用于安裝罐的上部模塊板構成。搖臂銷用于載荷傳遞，它為所施加載荷中的水平偏移提供補償（在垂直于橫向保持導軌的方向上，例如，可能通過熱應變產生）。稱重模塊是預組裝的，并配有運輸安全夾持器。


　　二、德國HBM C16M稱重模塊安裝注意事項

　　1、在安裝油箱時，應確保在將模塊降低到支架上時，不會對模塊施加沖擊載荷。即使是超過稱重傳感器極限的短期荷載也可能導致?lián)p壞。

　　2、對于重型儲罐或不利的安裝條件，建議使用安裝輔助設備（輔助支架、千斤頂設備）。

　　3、安裝板和上模板應牢固地固定在基礎上，分別固定在罐接頭上。

　　4、稱重模塊的安裝應確保其在初始狀態下不受橫向力。這意味著安裝的搖臂銷稱重傳感器必須盡可能靠近垂直方向排列。這是當基礎和油罐接頭水平和基礎和水箱上的安裝孔充分對齊的情況。如所提供，運輸鎖定板的安裝應符合此要求，從而便于檢查孔型。

　　5、通過擰入適當長度的螺紋桿并在下部模塊板上用螺母進行檢查，可實現防起飛裝置。螺紋桿在容器底座的通孔中必須有工作間隙。在墊圈上檢查另外兩個螺母，相對于容器底座的工作間隙約為2 mm。

　　6、為了防止焊接電流損壞傳感器部件，建議使用EEK4接地電纜（包括在電源中）。
