由于不同衡器之間的部件構造不盡相同，對稱重傳感器的形狀需求不一，特此傳感器廠家研發出了各種樣式的稱重傳感器，以滿足不同衡器的使用需求，常見的樣式包括：S型稱重傳感器，單點式稱重傳感器，懸臂梁稱重傳感器，輪輻式稱重傳感器，柱式稱重傳感器，橋式稱重傳感器，波紋管稱重傳感器，微型稱重傳感器等等，接下來大致介紹下這些樣式的稱重傳感器特點和適用場所。

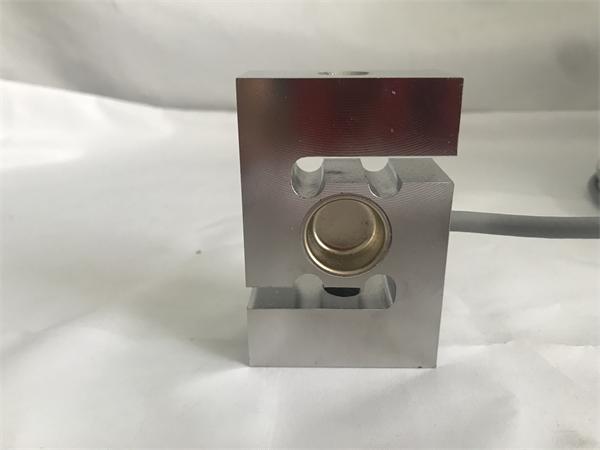

　　S型稱重傳感器：

　　S型稱重傳感器上下平行梁和等應力工作梁組成，通過上下及對稱輔助梁來進行力的傳遞。適用于吊鉤秤、機電結合秤、料斗秤、料罐秤、包裝秤、配料稱重控制、試驗機、力的監控及測量。

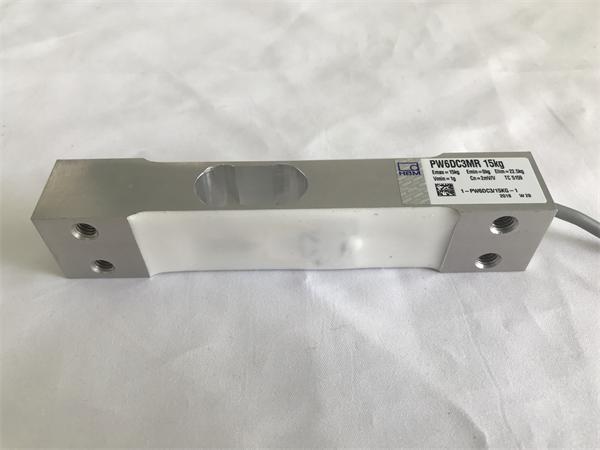

　　單點式稱重傳感器：

　　單點式稱重傳感器是基于平行四邊形的原理，但是應該為應變儀的位置提供一個附加的中心橫梁，從而完成測量平行四邊形頂部和底部的梁和撓曲的任務。它的優點是應變儀離開位置時會受到偏心載荷的扭轉作用，同時增加了結構的剛性。單點式稱重傳感器適用于自動軸重秤、無人零售柜、電子計價秤、小型平臺秤等工業稱重和生產過程稱重。

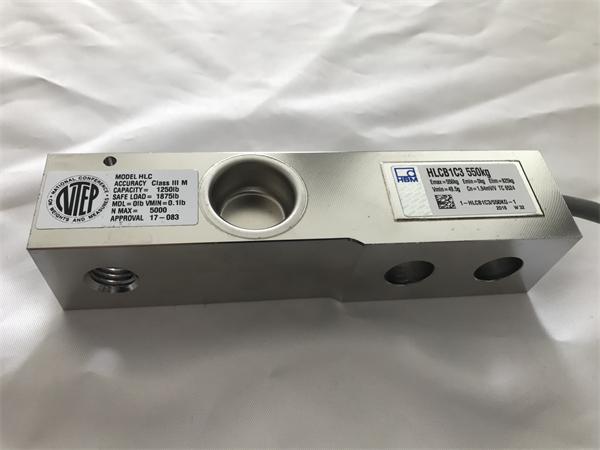

　　懸臂梁稱重傳感器：

　　懸臂梁稱重傳感器，其梁的一端是不產生軸向和垂直位移和旋轉的固定支架，另一端是自由端，在工程力學的應力分析中，采用了一種典型的簡化模型，在實際工程分析中，大多數實際工程構件可以簡化為懸臂梁。適用于地面秤、平臺秤和皮動帶。

　　輪輻式稱重傳感器：

　　輪輻式稱重傳感器由輪團、輪毅、輪輻條、應變計所組成，輻條成對地連接在輪困和輪毅之間，輻條可為四根或八根。適用于地磅、平臺秤等相關稱重設備，也用于拉力機、壓力機、以及其他力值檢測的設備。

　　柱式稱重傳感器：

　　柱式稱重傳感器是雙球面自動復位及波紋平膜片焊接密封結構，可以用于測量壓力，特別適合用于重型應用中。設計的大容量性質，除非裝載不當，否則一般不會彎曲和變形。柱式稱重傳感器適用于鋼包秤、軋制力測量、測試機及各種大噸位配料稱重控制中。
