1、以四線和六線配置連接

　　當六線配置校準的稱重傳感器連接到四線配置的放大器時，稱重傳感器的傳感引線必須連接到相應的激勵引線。

　　當將四線配置的稱重傳感器連接到六線配置的放大器時，必須在放大器輸入端的傳感引線和激勵引線之間連接一個相關的電橋。

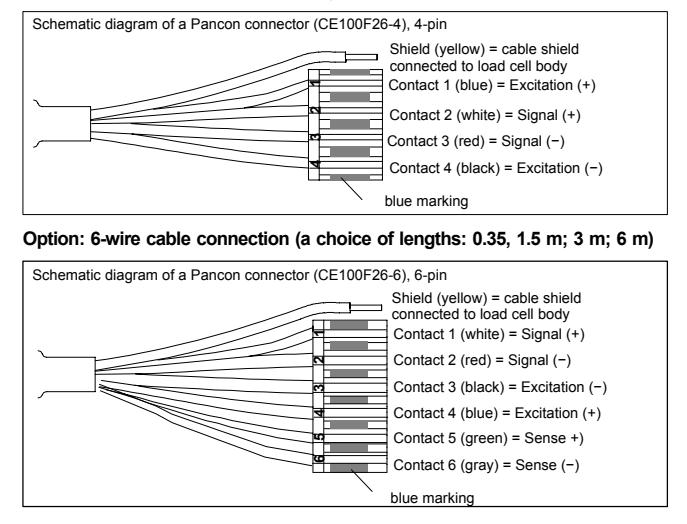

　　四線制電纜連接（電纜長度：0.35米）

　　2、縮短電纜長度

　　使用6線配置時，可以在不影響測量精度的情況下切斷稱重傳感器的6線電纜。

　　四線配置的稱重傳感器電纜不應縮短，因?yàn)樾?zhǔn)時考慮了特定的電纜長度。

　　縮短電纜會改變4線電纜稱重傳感器的規格。

　　3、電纜延長件

　　只能使用屏蔽、低電容測量電纜來延長電纜，確保連接正確，接觸電阻最小。

　　六線稱重傳感器的電纜可以使用相同類型的電纜延伸。

　　四線稱重傳感器的電纜應使用六線電纜延長。在4線和6線電纜之間的連接點處，勵磁導線必須連接到相關的感應導線。

　　4、并聯（可選）

　　只有輸出對齊（標稱（額定）靈敏度和輸出電阻）的單點稱重傳感器才適合并聯。HBM的許多單點稱重傳感器類型都有此選項。

　　5、EMC保護

　　電場和磁場通常會在測量電路中產生干擾電壓。因此：

　　- 僅使用屏蔽低電容測量電纜（德國HBM電纜滿足這兩種條件）

　　- 不得將測量電纜平行于電源線和控制電路。如果不可能，請保護測量電纜，例如在剛性鋼導管中

　　- 避免來自變壓器、電機和接觸開關的雜散磁場為確保最佳EMC保護，稱重傳感器、連接電纜和后續電子設備應放置在屏蔽外殼中。

　　例外情況：

　　帶屏蔽圓形電纜的稱重傳感器根據EC指令進行EMC測試，并通過CE認證。但必須確保連接電纜的屏蔽連接到電子設備的屏蔽外殼。
