一、WTP23顯示控制器產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：WTP23

產品類型：顯示控制器

產品特點：

（1）針對測力應用開發的一款高速采樣智能儀表

（2）體積小、造型美觀、方便適用

（3）TFT真彩液晶屏，全中文顯示

（4）適用于所有電阻應變橋式測力傳感器

（5）全面板數字標定，過程簡單，方便直觀

（6）數字濾波功能；自動零位跟蹤功能

（7）三路晶體管輸出控制，允許兩路信號接入

（8）具有RS485/RS232方便與上位機通訊

（9）可通過串行口校準儀表；AD為雙極性模式，支持雙向力

（10）多方式選配接口功能：模擬量輸出、串行口（選配件需產品訂貨時聲明）

二、WTP23顯示控制器功能應用

1、RS-232點對點串行通訊

連續輸出或命令輸出格式

提供全兼容協議可供用戶快速升級

支持遠程清零及皮重操作

ESD抗靜電接口保護

2、RS-485多點式串行通訊

波特率2400~115200bps之間可選

通訊響應時間小于5ms

作為從站支持主站的數據采集

支持MODBUS RTU從站協議

3、模擬量輸出接口

支持多種模擬量輸出，0~10V，0~5V，0~±5V，0~±10V，4~20mA，自定義。

16位模擬量輸出精度：1/32,767

重量作為模擬量輸出無需加載即可在面板上調整模擬量

4、稱重計量

重量顯示精度：100~100，000可選。

多種數據濾波可選，以滿足動/靜態不同應用的需求。

鍵盤或遠程清零、皮重操作與標定。

涵蓋峰和谷值保持。

5、重量預置點輸出應用

鍵盤最多可以設置4個預置點值，部分型號只支持3個預置點，具體取決硬件的選擇

預置點值通過內置繼電器干觸點輸出

預置點狀態表現為預置值與顯示值（毛重或凈重）絕對值的比較結果

6、上下限位報警輸出

鍵盤可設定上下限位報警值

報警點通過內置繼電器干觸點輸出

罐體稱量中支持補料功能

部分型號只支持3個報警點

三、WTP23顯示控制器產品圖片

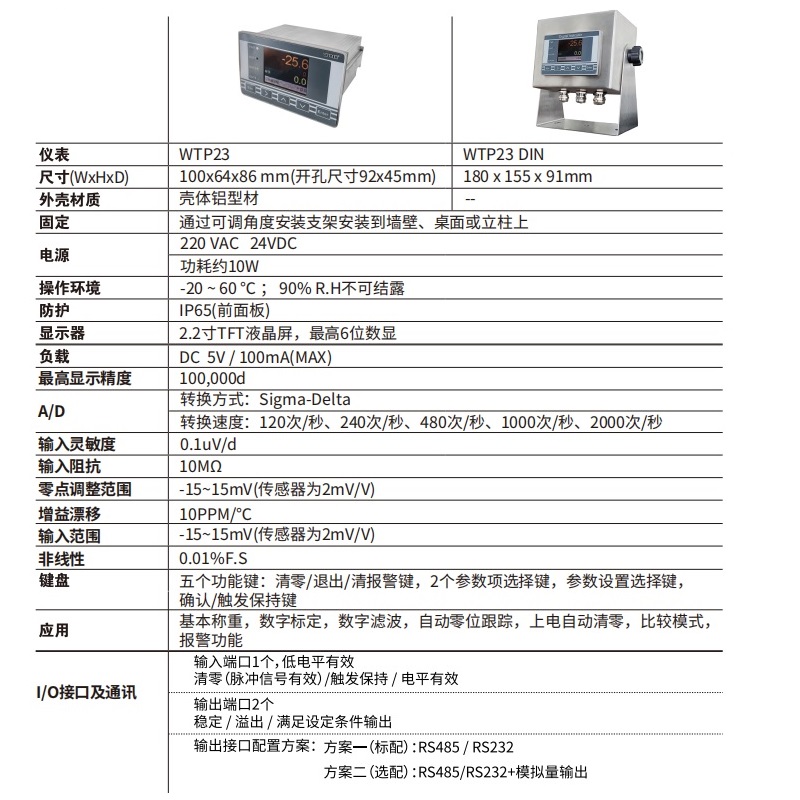

四、WTP23顯示控制器技術參數
