一、美國中克塞爾品牌 SWB MK稱重模塊產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：SWB MK

產品類型：稱重模塊，靜載稱重模塊

產品量程：100kg，150kg，200kg，250kg，300kg，500kg，1T，1.5T，2T，2.5T，3T，5T

產品介紹：SWB MK靜載稱重模塊適配中克塞爾的SLBH系列懸臂梁式稱重傳感器，額定量程為100kg至5T。SWB MK稱重模塊強大的結構件為設備提供全方位保護。

產品特點：

（1）合金鋼材質，表層鍍鎳，可選不銹鋼材質

（2）使用SLBH傳感器

（3）支撐螺栓，防止設備傾覆

（4）球形連接件，保持垂直稱重狀態

（5）適用于電子平臺秤、攪拌站和配料秤等

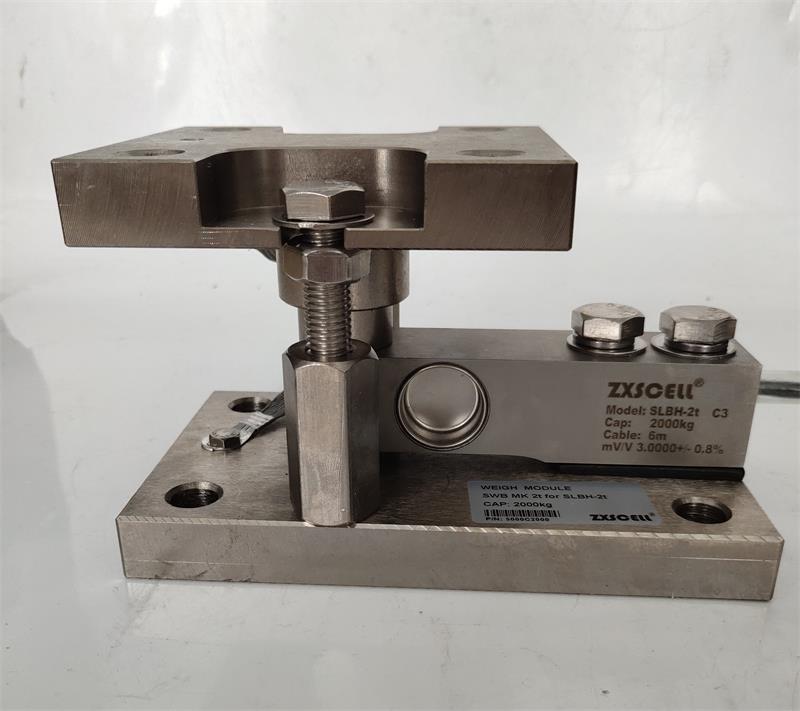

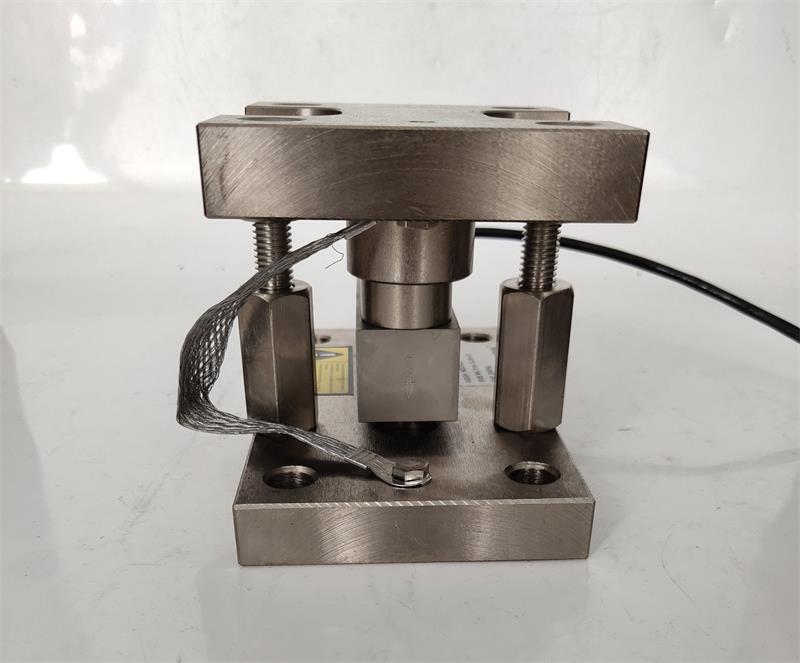

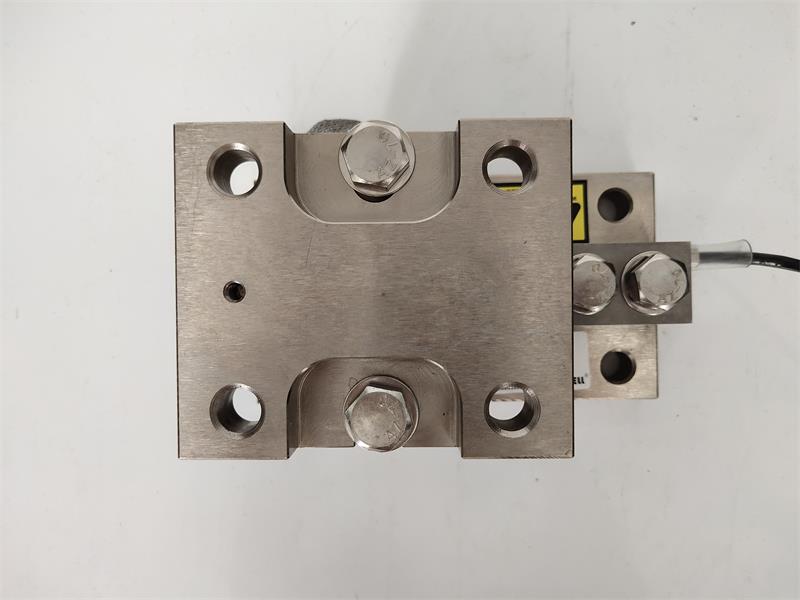

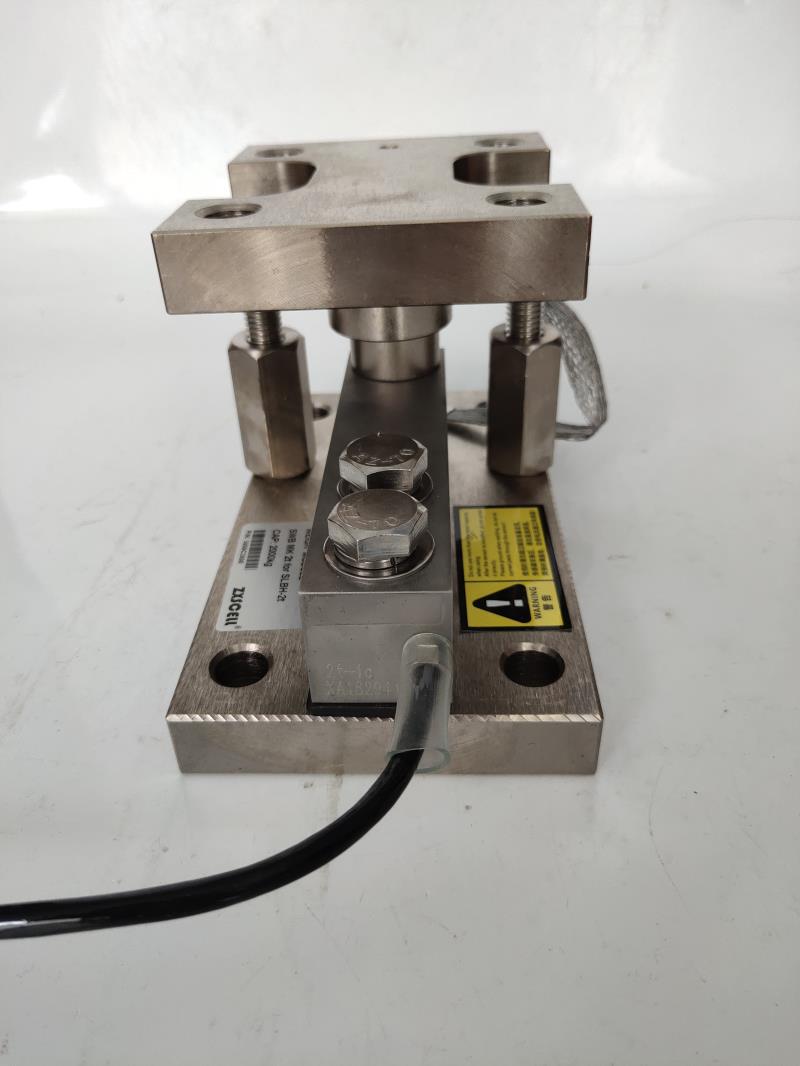

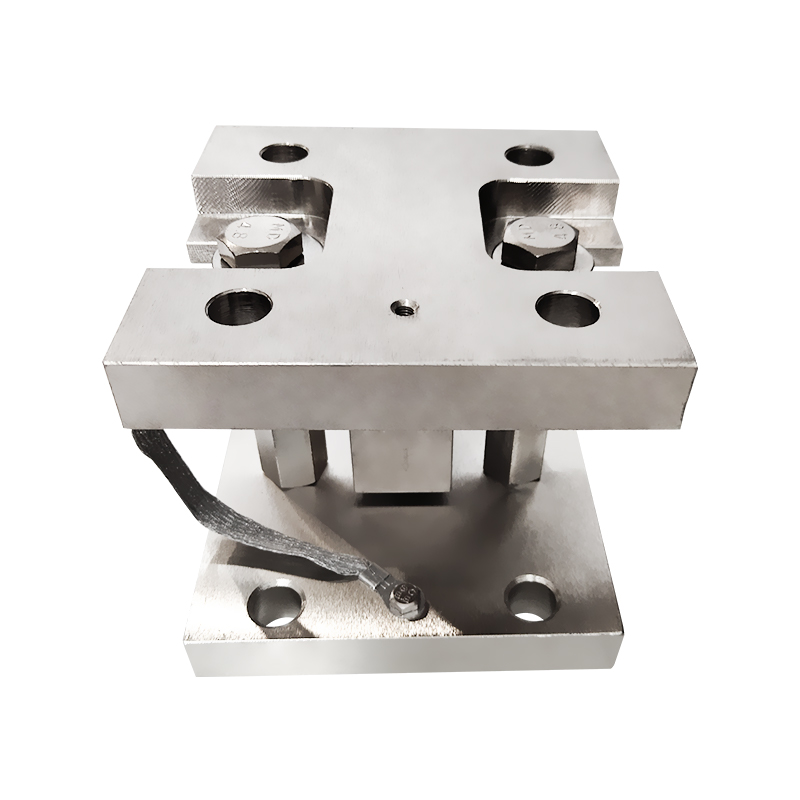

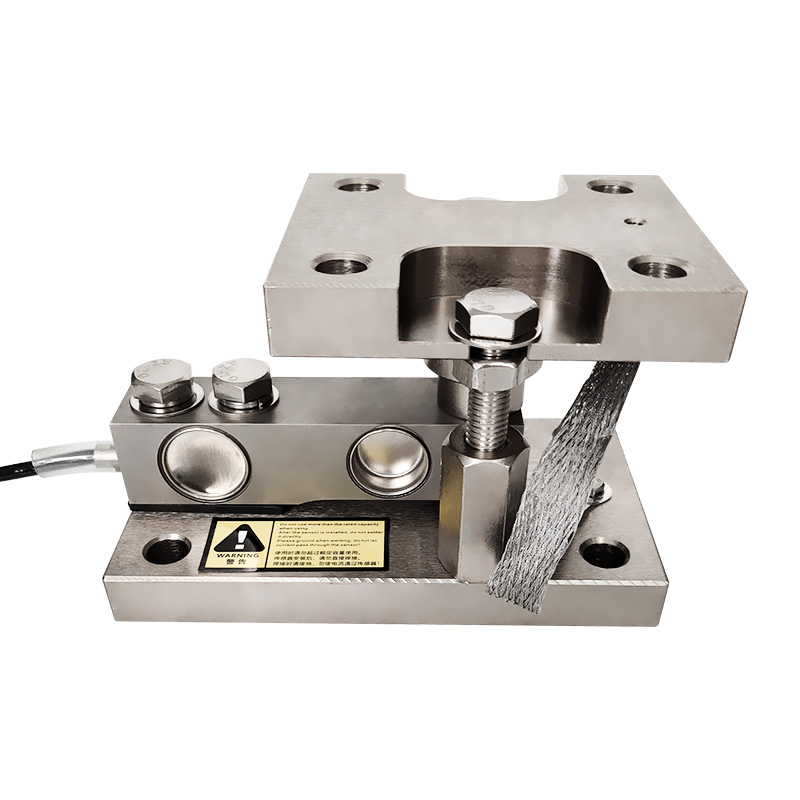

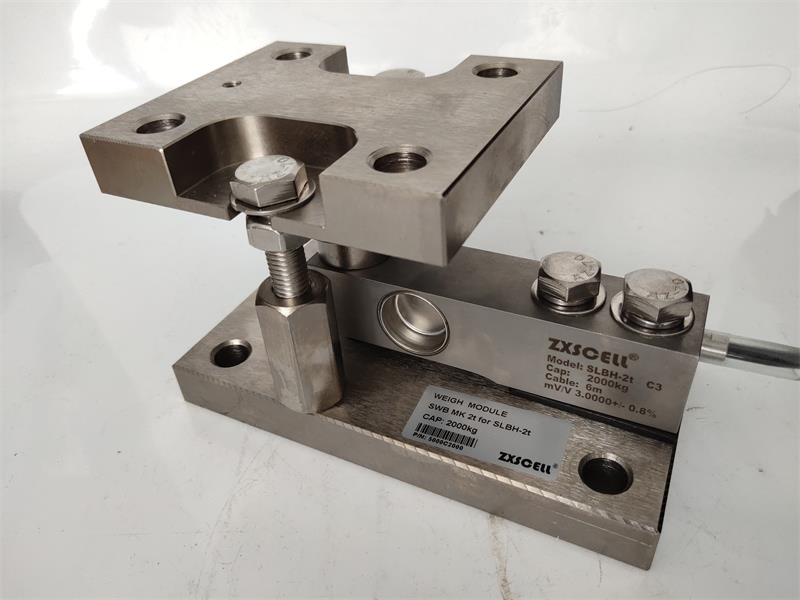

二、美國中克塞爾品牌 SWB MK稱重模塊圖片

三、SWB MK稱重模塊產品型號

SWB MK 100kg

SWB MK 150kg

SWB MK 200kg

SWB MK 250kg

SWB MK 300kg

SWB MK 500kg

SWB MK 1t

SWB MK 1.5t

SWB MK 2t

SWB MK 2.5t

SWB MK 3t

SWB MK 5t

四、稱重模塊現場安裝注意事項

安裝前請檢查基礎狀況各安裝點平面垂直于受力面，同一基面水平度應控制在1mm/m以內，基礎承載能力要求大于傳感器的量程

1）模塊安裝之前，請將傳感器、上板調到水平狀態；

2）模塊安裝完畢后請將限位調好；

3）擺支撐主要用于防止設備傾覆，不用于稱重計量，與承載板有一定的間隙，將擺支撐螺母鎖緊；

4）電纜色標(常規傳感器線標，主要以合格證線標為準)

注：設備調試過程中，若出現角差過大、儀表回零較差、砝碼加載后重量值偏小或無變化，請檢查模塊限位部分有無卡死或輕微摩擦影響；檢查設備外圍硬件連接有無外力影響，例如：管道的死連接對稱重的影響。
